| Ref. Intermec | Ref. Internacional | Diam. Exterior (De) | Diam. Primitivo (Dp) | Buje | Diseño | H | E | K | L | M | Peso kg |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 4D320 F | 4D120 F | 12,60 " | 12,00 " | F | A-2 | 177,8 | 33,3 | 58,7 | 92,1 | 28,6 | 30,8 |
| 4D345 F | 4D130 F | 13,60 " | 13,00 " | F | A-2 | 177,8 | 33,3 | 58,7 | 92,1 | 28,6 | 35,4 |
| 4D360 F | 4D135 F | 14,10 " | 13,50 " | F | A-2 | 177,8 | 33,3 | 58,7 | 92,1 | 28,6 | 37,2 |
| 4D370 F | 4D140 F | 14,60 " | 14,00 " | F | A-2 | 177,8 | 33,3 | 58,7 | 92,1 | 28,6 | 41,3 |
| 4D385 F | 4D145 F | 15,10 " | 14,50 " | F | A-2 | 177,8 | 33,3 | 58,7 | 92,1 | 28,6 | 43,1 |
| 4D395 F | 4D150 F | 15,60 " | 15,00 " | F | A-2 | 177,8 | 33,3 | 58,7 | 92,1 | 28,6 | 44,9 |
| 4D410 F | 4D155 F | 16,10 " | 15,50 " | F | A-2 | 177,8 | 33,3 | 58,7 | 92,1 | 28,6 | 50,3 |
| 4D420 F | 4D160 F | 16,60 " | 16,00 " | F | A-2 | 177,8 | 33,3 | 58,7 | 92,1 | 28,6 | 55,3 |
| 4D445 J | 4D170 J | 17,60 " | 17,00 " | J | A-2 | 196,9 | 34,9 | 58,7 | 114,3 | 4,8 | 61,7 |
| 4D470 J | 4D180 J | 18,60 " | 18,00 " | J | A-3 | 196,9 | 34,9 | 58,7 | 114,3 | 4,8 | 64,0 |
| 4D525 J | 4D200 J | 20,60 " | 20,00 " | J | A-3 | 196,9 | 9,5 | 39,7 | 114,3 | 30,2 | 75,8 |
| 4D575 J | 4D220 J | 22,60 " | 22,00 " | J | A-3 | 196,9 | 9,5 | 39,7 | 114,3 | 30,2 | 83,0 |
| 4D700 J | 4D270 J | 27,60 " | 27,00 " | J | A-3 | 196,9 | 9,5 | 39,7 | 114,3 | 30,2 | 100,7 |
| 4D855 M | 4D330 M | 33,60 " | 33,00 " | M | B-3 | 241,3 | 12,7 | 49,2 | 171,5 | 30,2 | 142,9 |
| 4D1030 M | 4D400 M | 40,60 " | 40,00 " | M | B-3 | 241,3 | 12,7 | 49,2 | 171,5 | 30,2 | 152,9 |

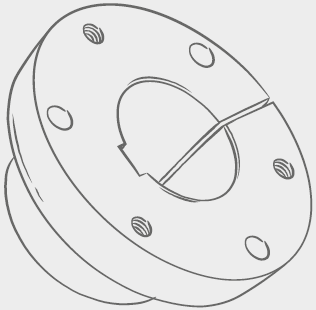

| Buje | Eje min. estándar |
Ejes max. con: | ||
| Cuñero Estándar |
Cuñero Pando |
Sin Cuñero | ||
| F | 1" | 3.1/4" | 3.15/16" | 4" |
| J | 1.1/2" | 3.13/16" | 4.1/2" | - |
| M | 2" | 4.11/16" | 5.1/2" | - |
| Eje | Cuñero | Cuña |
| 1/2" - 9/16" | 1/8" x 1/16" | 1/8" x 1/8" |
| 5/8" - 7/8" | 3/16" x 3/32" | 3/16" x 3/16" |
| 15/16" - 1.1/4" | 1/4" x 1/8" | 1/4" x 1/4" |
| 1.5/16" - 1.3/8" | 5/16" x 5/32" | 5/16" x 5/16" |
| 1.7/16" - 1.3/4" | 3/8" x 3/16" | 3/8" x 3/8" |
| 1.13/16" - 2.1/4" | 1/2" x 1/4" | 1/2" x 1/2" |
| 2.5/16" - 2.3/4" | 5/8" x 5/16" | 5/8" x 5/8" |
| 2.13/16" - 3.1/4" | 3/4" x 3/8" | 3/4" x 3/4" |
| 3.5/16" - 3.3/4" | 7/8" x 7/16" | 7/8" x 7/8" |
| 3.13/16" - 4.1/2" | 1" x 1/2" | 1" x 1" |
| 4.9/16" - 5.1/2" | 1.1/4" x 5/8" | 1.1/4" x 1.1/4" |
| 5.9/16" - 6.1/2" | 1.1/2" x 3/4" | 1.1/2" x 1.1/2" |
| 6.9/16" - 7.1/2" | 1.3/4" x 7/8" | 1.3/4" x 1.3/4" |
