5V

Poleas para buje QD

Perfil Alta Capacidad "5V"

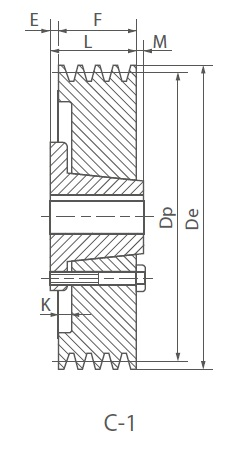

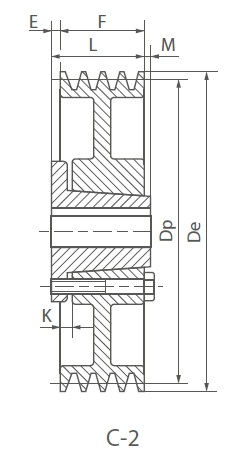

Diseño A-1 Diseño C-1 Diseño C-2 Diseño C-3 Diseño E-1
2 Ranuras F=1.11/16” (42,86mm)
Ref. Intermec Ref. Internacional Diam. Exterior (De) Diam. Primitivo (Dp) Buje Diseño H E K L M Peso kg
2-5V110 SH 2-5V440 SH 4,40 " 4,30 " SH A-1 - 7,9 22,2 33,3 1,6 0,9
2-5V120 SDS 2-5V465 SDS 4,65 " 4,55 " SDS E-1 - 23,8 - 34,9 15,9 1,0
2-5V125 SDS 2-5V490 SDS 4,90 " 4,80 " SDS A-1 - 1,6 17,5 34,9 6,4 1,1
2-5V130 SDS 2-5V520 SDS 5,20 " 5,10 " SDS A-1 - 1,6 17,5 34,9 6,4 1,2
2-5V140 SDS 2-5V550 SDS 5,50 " 5,40 " SDS A-1 - 1,6 17,5 34,9 6,4 1,3
2-5V150 SDS 2-5V590 SDS 5,90 " 5,80 " SDS A-1 - 1,6 17,5 34,9 6,4 1,5
2-5V160 SK 2-5V630 SK 6,30 " 6,20 " SK C-1 - 6,4 11,1 49,2 - 1,7
2-5V170 SK 2-5V670 SK 6,70 " 6,60 " SK C-1 - 6,4 11,1 49,2 - 2,1
2-5V180 SK 2-5V710 SK 7,10 " 7,00 " SK C-1 - 6,4 11,1 49,2 - 2,3
2-5V190 SK 2-5V750 SK 7,50 " 7,40 " SK C-1 - 6,4 11,1 49,2 - 2,7
2-5V205 SK 2-5V800 SK 8,00 " 7,90 " SK C-1 - 6,4 11,1 49,2 - 2,9
2-5V215 SK 2-5V850 SK 8,50 " 8,40 " SK C-1 - 6,4 11,1 49,2 - 3,1
2-5V230 SK 2-5V900 SK 9,00 " 8,90 " SK C-2 111,1 6,4 11,1 49,2 - 3,3
2-5V235 SK 2-5V925 SK 9,25 " 9,15 " SK C-2 111,1 6,4 11,1 49,2 - 3,3
2-5V250 SK 2-5V975 SK 9,75 " 9,65 " SK C-3 111,1 6,4 11,1 49,2 - 3,5
2-5V260 SK 2-5V1030 SK 10,30 " 10,20 " SK C-3 111,1 6,4 11,1 49,2 - 3,8
2-5V275 SK 2-5V1090 SK 10,90 " 10,80 " SK C-3 111,1 6,4 11,1 49,2 - 4,0
2-5V285 SK 2-5V1130 SK 11,30 " 11,20 " SK C-3 111,1 6,4 11,1 49,2 - 4,0
2-5V300 SK 2-5V1180 SK 11,80 " 11,70 " SK C-3 111,1 6,4 11,1 49,2 - 4,2
2-5V320 SF 2-5V1250 SF 12,50 " 12,40 " SF C-3 127,0 6,4 11,1 52,4 3,2 5,2
2-5V335 SF 2-5V1320 SF 13,20 " 13,10 " SF C-3 127,0 6,4 11,1 52,4 3,2 5,6
2-5V355 SF 2-5V1400 SF 14,00 " 13,90 " SF C-3 127,0 6,4 11,1 52,4 3,2 5,8
2-5V380 SF 2-5V1500 SF 15,00 " 14,90 " SF C-3 127,0 6,4 11,1 52,4 3,2 6,2
2-5V405 SF 2-5V1600 SF 16,00 " 15,90 " SF C-3 127,0 6,4 11,1 52,4 3,2 7,0
2-5V475 SF 2-5V1870 SF 18,70 " 18,60 " SF C-3 127,0 6,4 11,1 52,4 3,2 10,1
2-5V540 SF 2-5V2120 SF 21,20 " 21,10 " SF C-3 127,0 6,4 11,1 52,4 3,2 10,3
2-5V600 E 2-5V2360 E 23,60 " 23,50 " E C-3 158,8 15,9 6,4 66,7 7,9 14,9
2-5V710 E 2-5V2800 E 28,00 " 27,90 " E C-3 158,8 15,9 6,4 66,7 7,9 16,5
Si no se especifica la unidad, las medidas están en mm.
Rango de ejes para Bujes QD
Buje Eje min.
estándar		 Ejes max. con:
Cuñero
Estándar		 Cuñero
Pando		 Sin Cuñero
SH 1/2" 1.3/8" 1.5/8" 1.11/16"
SDS1/2"1.5/8"1.15/16"2"
SK1/2"2.1/8"2.1/2"2.5/8, 2.9/16
SF1/2"2.1/4"2.7/8"2.15/16"
E7/8"2.7/8"3.1/2"-
Dimensiones estándar de Cuñeros y Cuñas
Eje Cuñero Cuña
1/2" - 9/16"1/8" x 1/16"1/8" x 1/8"
5/8" - 7/8"3/16" x 3/32"3/16" x 3/16"
15/16" - 1.1/4"1/4" x 1/8"1/4" x 1/4"
1.5/16" - 1.3/8"5/16" x 5/32"5/16" x 5/16"
1.7/16" - 1.3/4"3/8" x 3/16"3/8" x 3/8"
1.13/16" - 2.1/4"1/2" x 1/4"1/2" x 1/2"
2.5/16" - 2.3/4"5/8" x 5/16"5/8" x 5/8"
2.13/16" - 3.1/4"3/4" x 3/8"3/4" x 3/4"
3.5/16" - 3.3/4"7/8" x 7/16"7/8" x 7/8"
3.13/16" - 4.1/2"1" x 1/2"1" x 1"
×
